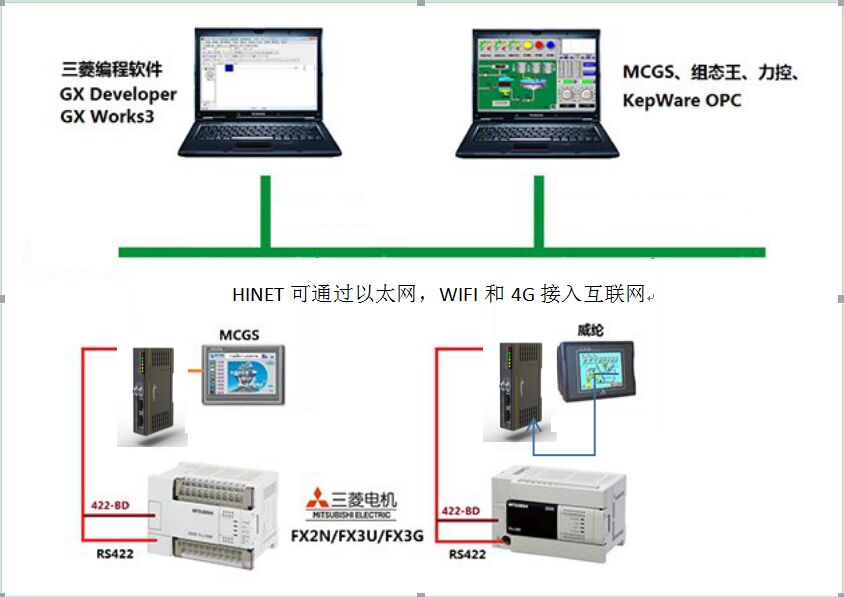

華辰智通HINET智能網關用于三菱FX1S/1N/2N/3S/3G/3U系列PLC、匯川PLC的以太網編程下載、上位監控和設備聯網。不占用PLC編程口，上位機通過以太網對PLC數據監控的同時，觸摸屏可以通過復用接口與PLC進行通訊。HINET支持工控領域內絕大多數SCADA軟件，支持三菱以太網協議和透傳兩種通訊方式。
功能：
1）連接FX的MD8編程口，并擴展一個通訊口用于觸摸屏通訊，PLC端口取電，無需外接電源。
2）集成WEB服務器，通過網頁可設置設備參數和運行診斷。
3）編程通訊口波特率自動調節，可以適應大數據量通訊的需求。
4）支持MELSOFT產品（GX Works2、GX Developer等）的通信功能。
5）支持上位機組態軟件MC協議（MELSEC Communication Protocol）通信。
6）支持透傳協議通信。
7）支持高級語言（如VB、VC、C#等）編程，方便開發生產管理系統。
8）支持OPC通訊。
9）集成ModbusTCP服務器。
10）支持多個上位機端的連接。
11）支持用戶側通過以太網實現固件更新。
實例1：實現編程軟件GX Works2與FX2N/3U的通訊

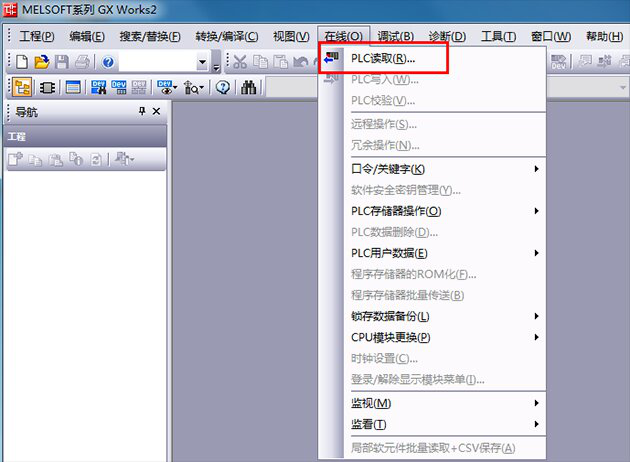

1）打開編程軟件GX Works2，點擊“在線”中的“PLC讀取”；

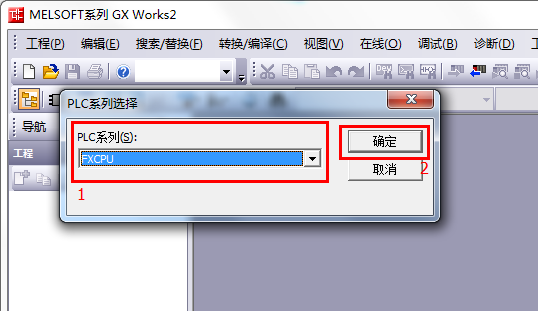

2）在跳出的選項框中，選擇FXCPU，點擊“確認”；

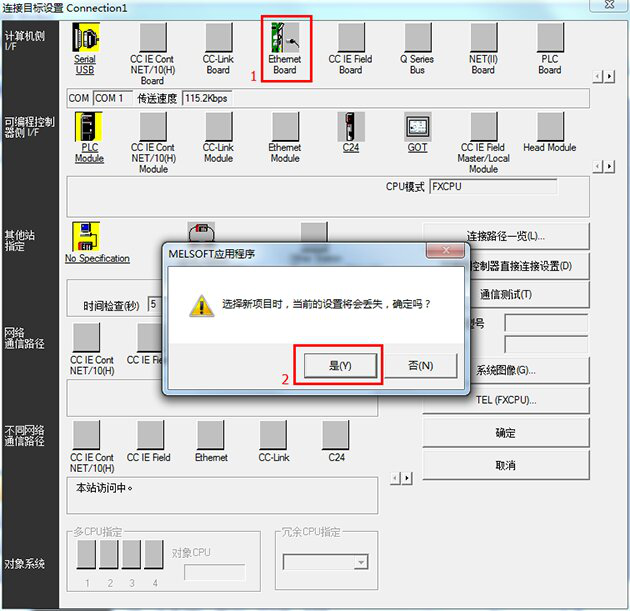

3）雙擊“以太網板”，在跳出的提醒選項中點擊“是”；

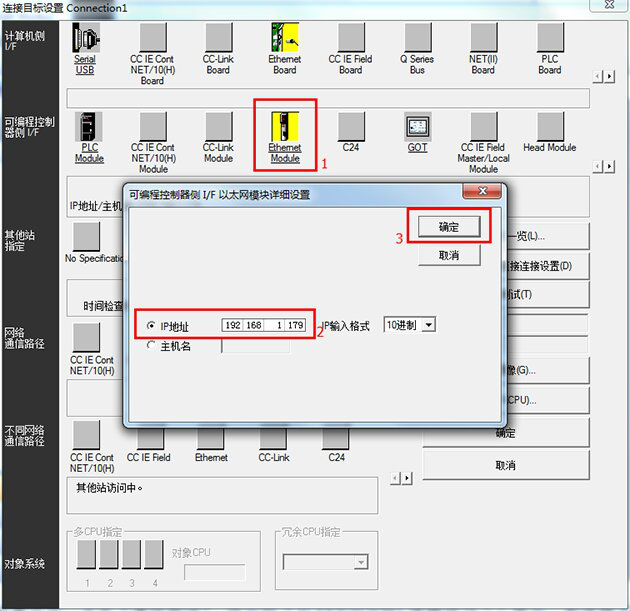

4）雙擊“以太網模塊”，在跳出的窗口中IP地址處輸入PLC的IP地址，點擊“確認”；

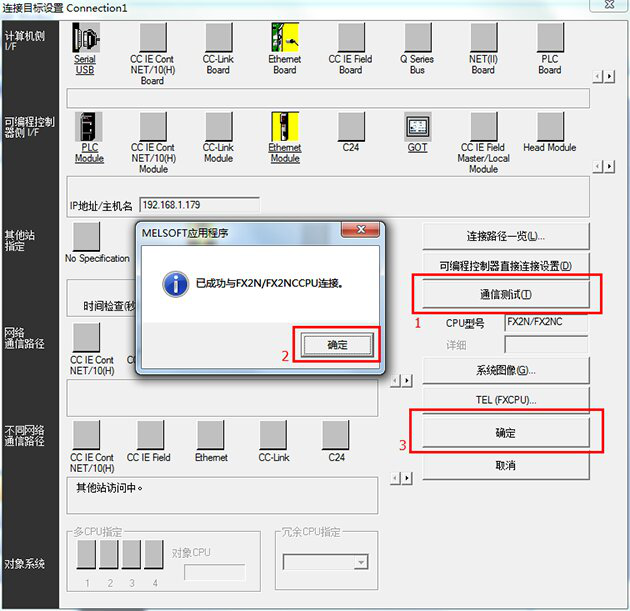

5）此時設置完畢，點擊“通信測試”，將出現“與FX2N連接成功了”提示，點擊傳輸設置的“確認”；

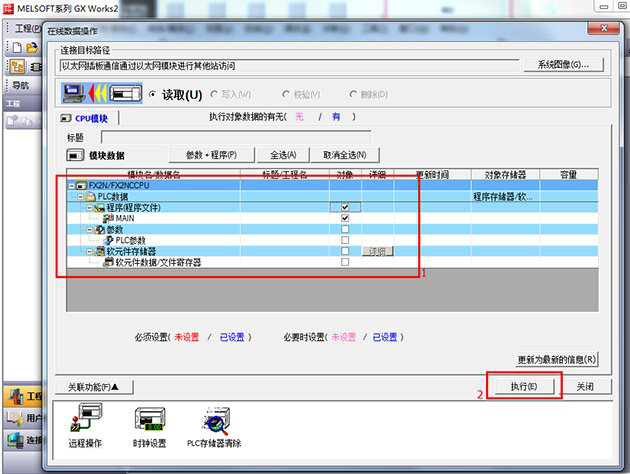

6）選擇要讀取的內容，點擊“執行”后，點擊“確認”；

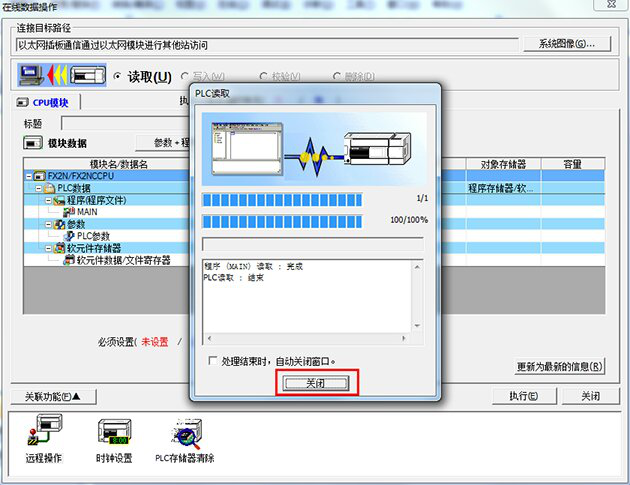

7）點擊“是”，上載程序完成，點擊“確認”。
8）PLC程序上載完成，并點擊監視按鈕實現監視；
實例2：實現組態王與FX2N/3U的通訊

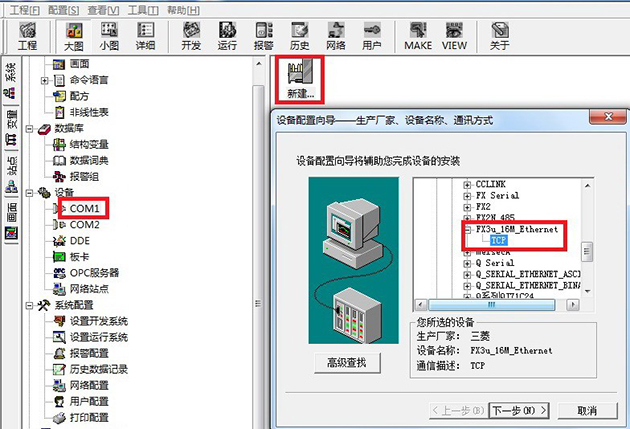

1）新建工程并打開工程，點擊“COM1”，選擇“新建”，在彈出的對話框的選擇“FX3u_16M_Ethernet--TCP”，點擊“下一步”。

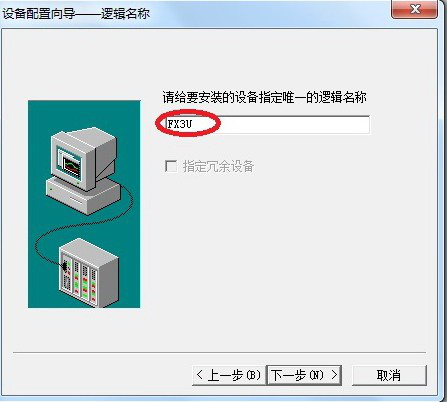

2）輸入設備的邏輯名稱，點擊“下一步”。

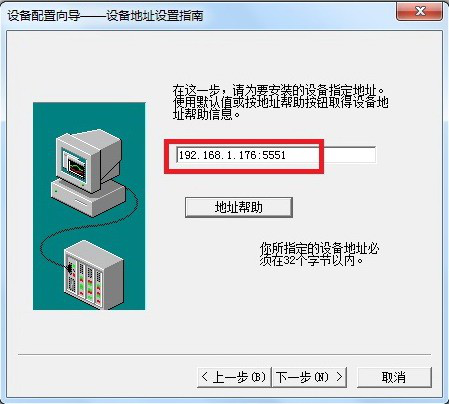

3）輸入PLC的IP地址，以及PLC端口號5551。

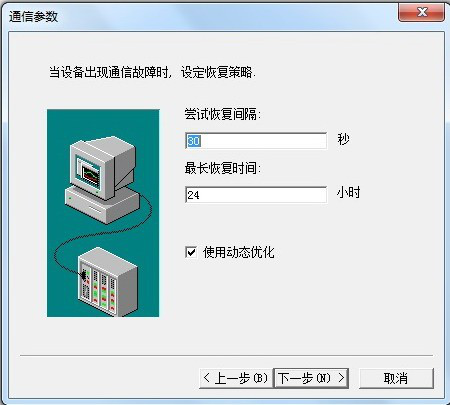

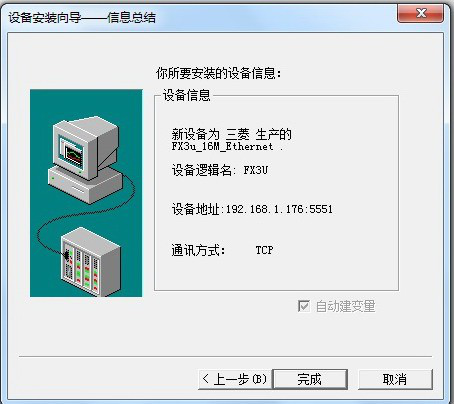

4）輸入通信參數，默認即可，隨后點擊“完成”。
